МГАк

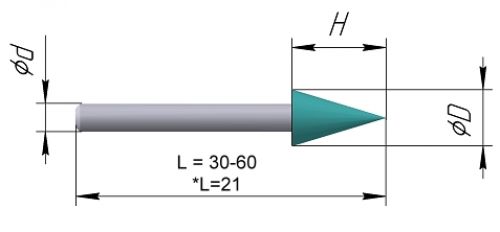

Головки алмазные конические МГАк

Пример обозначения для заказа:

(головка коническая, диаметр рабочей части -4,6мм,

высота рабочей части -11мм,

диаметр хвостовика-6мм,

длина инструмента -45мм)

→ МГАкØ4,6х11 Ø6,0 L=45

Ød, мм	МГАк ØDхН, мм
Ød, мм	2,7х7,2	4,6х11,0	5,0х12,0	7,0х10,0	7,0х13,0	9,0х16,8	12,0х6,0
Ø1,6*	+
Ø2,35	+	+	+
Ø3,0	+	+	+				+
Ø4,0			+				+
Ø5,0			+				+
Ø6,0			+	+	+	+	+
Пример обозначения для заказа конусаØ5х12мм с хвостовиком Ø3,0мм и длиной инструмента 45мм: МГАкØ5х12 -Ø3,0- L=45
